Q1 제약 및 의료기기 공장의 차압계는 어디에 설치해야 하나요?





이제 대리 아니구 과장입니다😀



위 글에서 물어보신 질문이 두가지에요.



1. 차압계의 위치 선정에 대해 관련 규정이 있는지? 있다면 그 규정은?

2. 온습도계의 위치 선정에 대한 관련 규정이 있는지? 있다면 그 규정은?





이렇게 되겠습니다. 이 중 첫번째 질문인 '차압계의 위치 선정에 대한' 내용을 블로그에 적어보려고 합니다.





---

1. 차압계의 위치 선정에 대한 관련 규정이 있는지? 있다면 그 규정은?







우선 계측기의 위치를 '이곳에 달아야 한다'라고 강요하는 규정이나 가이드라인은 없습니다.



규정이나 가이드라인에서는 '이 부분의 압력을 확인해야 한다.', '이 부분의 온도를 설정해야 한다.'는 식의 멘트로 이야기합니다.

(1) 허용범위를 설정하라는 말은 = 허용범위 이내로 운영되고 있는지 확인하라는 말입니다.

(2) 확인해야 한다는 말은 = 작업자가 육안으로 확인하고 점검할 수 있어야 한다는 말입니다.

결국 해당하는 위치에 계측기를 설치하여야 한다는 말입니다.





차압계를 설치한다는 것은 그래서 해당 구역의 차압의 변화가 있고 그것을 주기적으로 점검하는 위치에 설치하는 것입니다.

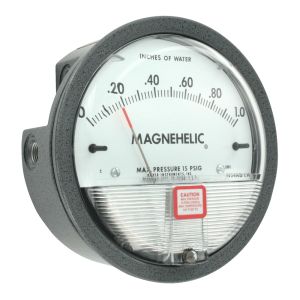

제약/의료기기 플랜트에서 제일 많이 보게 되는 형식의 차압계







그렇다면 먼저 차압을 설정하는 구간이 어떤 구간인지 / 차압을 설정하는 목적에 대해 알아야겠죠.



차압은 주로 '교차오염/오염 방지'를 목적으로 형성합니다. 기류가 차압이 높은곳에서 낮은곳으로 흐르는 원리를 이용하여 1) 오염물이 내부에서 외부로 나가지 않도록 막거나, 혹은 2) 낮은 청정도의 오염물이 높은 청정도로 유입되지 않도록 막는 역할을 합니다.



• 그래서 교차오염이 발생하지 않도록 의약품 또는 의료기기의 주요 원료가 노출되는 곳에 차압을 설정하거나,
• 세척실 등 오염물이 발생할 수 있는 공간에 차압을 설정합니다.
• 종종 기구보관실 등 (세척을 완료한 클린한 기구류가 대기하는 곳)에도 차압을 설정합니다.
• 청정도가 바뀌는 구역(PAL, MAL)에도 차압을 설정합니다.





차압계는 이처럼 차압이 설정된 공간 중에서, 작업자가 육안으로 차압을 확인하고 진입하여야 하는 위치에 설치합니다.

차압계의 목적 자체가... 작업자가 해당 구역으로 진입할 때 올바른 차압이 설정되었는지 확인하고 점검하는 것이기 떄문입니다. 만약 차압의 허용 범위를 벗어났다면 벽면에 설치된 차압계를 통해 이를 확인하고 문제를 해결한 다음 해당 구역에 진입해야 합니다.





반응형





그러니 PAL, MAL의 차압계 설치위치가 목적에 맞게 설치되는 것이 무척 중요합니다. (차압계 설치위치 잘못 생각하는 분들 굉장히 많은데, 항상 작업자가 육안 확인하고 해당 구역으로 진입할 수 있도록 하는 위치라는 걸 생각하고 부착하여야 함. 현장가서 IQ하다보면 잘못 설치된 곳 정말 많아요.)





차압이 형성되는 모든 위치에 차압계를 설치하지는 않습니다. 주요 작업실이나 PAL, MAL 등 청정도 변경구역에만 설치해도 됩니다😀.



하지만 대체로 이걸 구분하기 어렵다 생각하셔서 그러시는지 싸그리 설치하는 회사도 많아요.

그러나 주기적인 교정비용, 이후 관리포인트 늘어나는 것 생각하면, 개인적으로 추천하진 않습니다. 하지만 이 차압계 설치 기준에 대하여 대부분 잘 모르시다보니 그저 싸그리 설치하시더라고요. 안타까움….



이러한 부분을 검토해주는 것이 바로 청정실 DQ의 영역입니다. 그래서 DQ는 도면을 통해 이러한 점들을 알아보고 일일이 확인해줄 수 있는 전문가가 실시하는 것이 적합합니다. 내부에 점검할 수 있는 인원이 없다고 하면, 외부 컨설팅사를 이용하시는 것도 방법이라 생각합니다.
